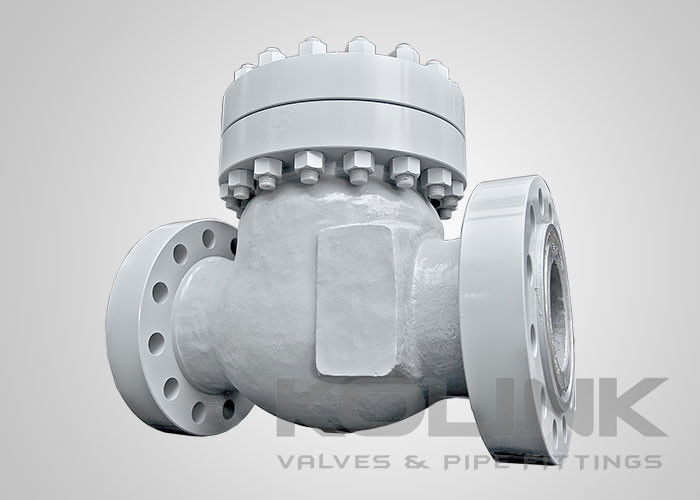

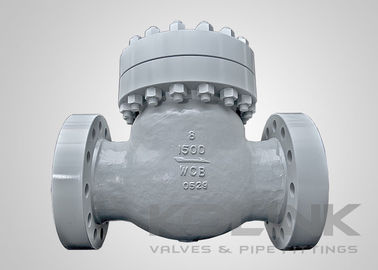

Swing Check Valve 2-36 Inch Class150-2500 WCB Flanged

Swing check valve adalah yang paling umum dan terbaik untuk penggunaan umum. dari semua desain katup kontrol, katup ini menghasilkan penurunan tekanan terendah,jika dibandingkan dengan katup kontrol lainnya dengan ukuran yang samaMereka memiliki desain sederhana yang mudah dirawat.

Fungsi katup kontrol ayunan dengan memungkinkan kekuatan aliran untuk memindahkan cakram dari posisi tertutup ke posisi terbuka sepenuhnya dalam gerakan busur menyapu terhadap hing-stop di dalam tubuh katup.Karena berat dan pusat gravitasi lokasi disk dan swing-arm perakitan, katup akan kembali ke posisi tertutup jika aliran menjadi terganggu atau terbalik.counterweights eksternal dipasang pada pin engsel kadang-kadang digunakan untuk meningkatkan atau mengurangi waktu reaksi dan kecepatan cakram kembali ke posisi tertutupPermukaan tempat duduk biasanya datar, yang berarti posisi cakram radial pada kursi tidak penting, kecuali bahwa itu harus datar pada kursi.

Cakram katup kontrol ayunan tidak stabil kecuali mereka berada dalam sistem dengan aliran yang stabil dan berada dalam posisi terbuka sepenuhnya.Sebagai pusat perakitan disk / engsel rotasi adalah jarak yang wajar dari titik pivot, akan membutuhkan waktu yang relatif lama untuk katup kontrol ayunan untuk menutup pada aliran berhenti atau pembalikan.kekuatan aliran terbalik dapat mengalami peningkatan besar dalam energi dari aliran dan penumpukan tekananSituasi ini dapat menyebabkan palu air bertenaga tinggi ketika cakram menabrak kursi.

Swing Check Valve dapat ditingkatkan dengan banyak pilihan seperti tuas dan berat, yang dirancang untuk membuat katup ditutup lebih cepat dan mencegah tersumbat.

• Desain Swing Disc
• Tutup dengan bolt
• Standar Desain Pin Hinge Internal
• Desain Pin Genggaman Melalui Tubuh Tersedia
• Kursi yang dapat diperbarui
• Flanged atau Butt-Swelding Ends
• Lever tambahan, counterweight dan damper tersedia

a) Desain & Pembuatan:API 6D, BS 1868, ASME B16.34

b) Wajah ke Wajah:API 6D, ASME B16.10, EN 558

c) Akhir koneksi:ASME B16.5, ASME B16.25, EN 1092, JIS B2220

d) Pengujian dan Inspeksi:API 6D, EN 12266, API 598, BS 6755
