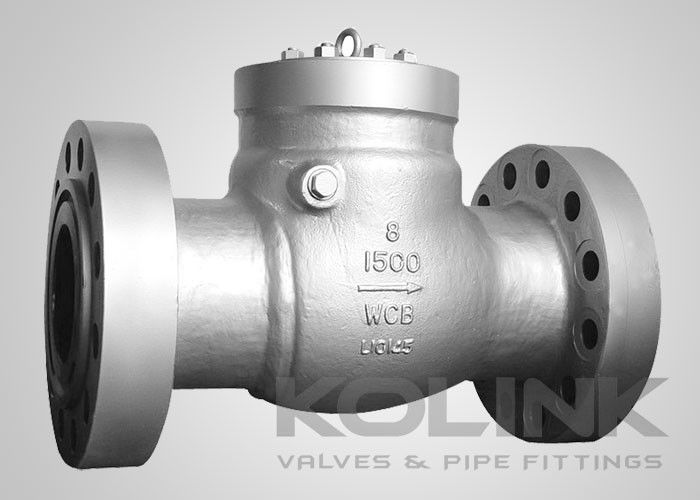

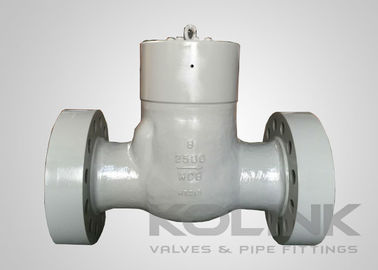

Tekanan segel Swing Check Valve kelas 600-2500 Tekanan tinggi

Tudung segel tekanan disarankan untuk penutupan yang lebih baik dalam kondisi tekanan tinggi, sementara tudung baut masih tersedia untuk pilihan pelanggan.

Desain segel tekanan menggabungkan segel logam-ke-logam yang menjadi lebih ketat seiring dengan peningkatan tekanan. Pra-beban awal mengubah bentuk tirus pada paking besi lunak agar sesuai dengan tirus pada tudung. Tepi pisau tipis pada paking disematkan erat di antara badan dan tudung. Sudut yang dangkal memastikan bahwa paking disegel erat hanya dengan sedikit gaya ke atas pada tudung. Setelah segel awal dibuat, sambungan badan/tudung akan tetap bebas bocor terlepas dari kondisi termal atau tekanan dalam katup. Setelah sambungan dirakit, tidak perlu lagi menyesuaikan sekrup tutup tudung.

• Desain Cakram Ayun
• Penutup Segel Tekanan
• Standar Desain Pin Engsel Internal
• Desain Pin Engsel Melalui Badan Tersedia
• Ujung Bergelang atau Las Pantat
• Tuas Ekstra, Penyeimbang, dan Peredam Tersedia

• Desain & Manufaktur: API 6D, BS 1868, ASME B16.34
• Muka ke Muka: API 6D, ASME B16.10, EN 558
• Ujung Sambungan: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• Uji dan Inspeksi: API 6D, EN 12266, API 598, BS 6755
