Saluran pengendali disk miring, Saluran pengendali non-kembali dengan beban pegas

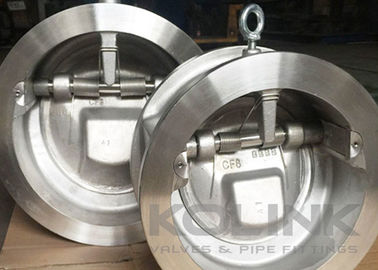

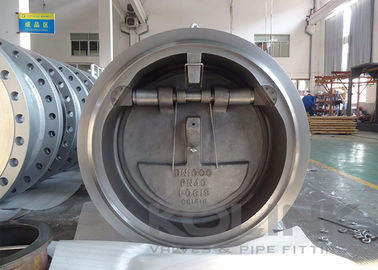

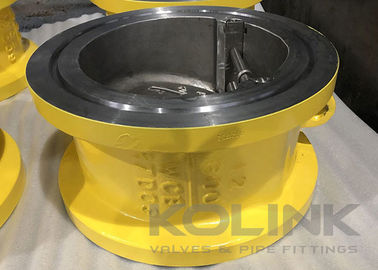

Ventil cek wafer cakram miring Ventil non-kembali dengan beban pegas

Ventil cek cakram miring menghasilkan sedikit lebih banyak penurunan tekanan daripada katup cek ayunan dengan ukuran yang sama.Pivot disk tentang pin engsel yang terletak dalam geometri disk dan sedikit di atas garis tengah tubuh katupKarena cakram berputar pada kursi, permukaan penyegelan harus kerucut.secara dramatis meningkatkan stabilitas cakram dengan tingkat aliran yang lebih rendah.

Katup cek cakram miring dirancang khusus untuk meminimalkan potensi palu air bertenaga tinggi.Tujuan ini dicapai dengan menempatkan pusat putaran cakram dalam jarak dekat dari titik pivot, sehingga memungkinkan cakram untuk dengan cepat menutup dengan berhenti aliran atau pembalikan aliran.cakram cukup stabil dalam kondisi aliran kurang dari terbuka penuh.

Dalam hal pemeliharaan, katup kontrol cakram miring lebih menantang daripada katup kontrol ayunan. untuk menjaga kebocoran kursi menjadi minimum,permukaan kursi kerucut cakram dan kursi dalam badan harus cocok dengan baik, dan posisi pivot disk harus tepat.

Fitur dariDisk miringKatup Pemeriksaan Wafers:

Desain Satu Bagian Tubuh
Singkat Wajah ke Wajah
Inline Tilting Disc untuk Operasi Cepat
Desain dengan beban pegas tersedia
Standar Ujung Wafer, Ujung Flanged Tersedia

Standar yang berlakuDisk miringKatup Pemeriksaan Wafers:
a) Desain&Pembuatan: API 6D, API 594
b) Wajah ke Wajah: API 6D, ASME B16.10, EN 558
c) Ujung sambungan: ASME B16.5, EN 1092, JIS B2220
d) Pengujian dan Inspeksi: API 6D, EN 12266, API 598
