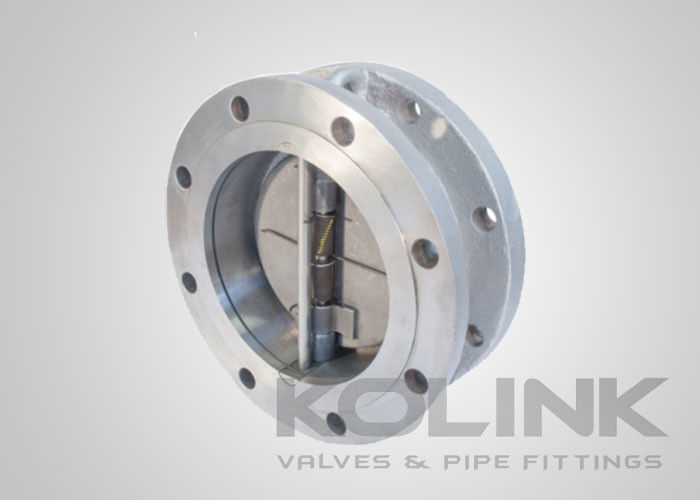

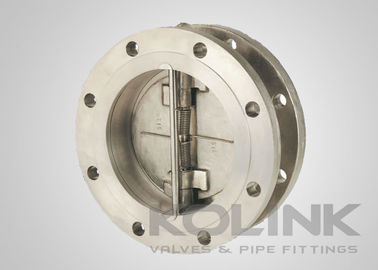

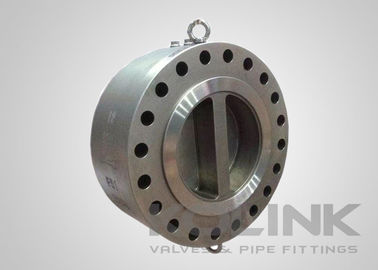

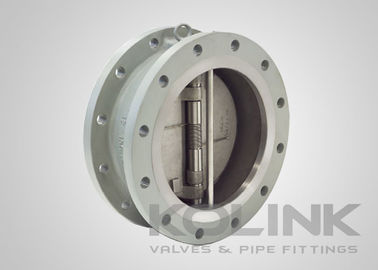

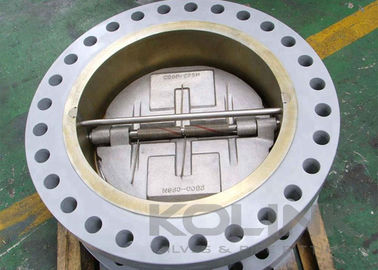

Katup Cek Flens Wafer Pelat Ganda Baja Tahan Karat 2-48 Inci

Katup cek pelat ganda tidak memiliki bonet dan dipasang di antara flens pipa (gaya wafer). Dalam hal ini, katup mencakup dua cakram berbentuk setengah bulan yang dimuat pegas yang berputar di sekitar porosnya. Desain sebenarnya dari katup ini bervariasi antara model desain dan pabrikan. Kebanyakan memiliki beberapa dudukan datar. Cakram katup cek pelat ganda memiliki perjalanan cakram rotasi pendek dan merespons dengan cepat terhadap penghentian atau pembalikan aliran, sehingga potensi palu air sedang ada. Ini agak lebih baik daripada katup cek ayun dalam meminimalkan potensi palu air, tetapi dengan penurunan tekanan yang jauh lebih tinggi.

Tergantung pada desainnya, upaya perawatan berkisar dari yang relatif sederhana hingga sulit. Semua katup cek pelat ganda harus dilepas dari saluran untuk melakukan perawatan karena desain tanpa bonet. Katup cek pelat ganda juga menghasilkan penurunan tekanan yang lebih tinggi jika dibandingkan dengan katup cek cakram miring dengan ukuran yang sama.

Meskipun sebagian besar katup cek wafer dipasang di antara dua flens, dan tidak perlu jenis bergelang, beberapa aplikasi lain mungkin memerlukan katup cek wafer jenis bergelang untuk penyelarasan katup yang lebih baik. Badan katup bergelang dapat dicetak atau ditempa sesuai kebutuhan pelanggan.

• Desain Badan Satu Bagian
• Wajah-ke-wajah Pendek
• Pelat Ganda Sebaris
• Cakram yang Dimuat Pegas untuk Penutupan Cepat
• Ujung Wafer Bergelang

• Desain & Manufaktur: API 6D, API 594
• Wajah ke Wajah: API 6D, ASME B16.10, EN 558
• Ujung Sambungan: ASME B16.5, EN 1092, JIS B2220
• Uji dan Inspeksi: API 6D, EN 12266, API 598
