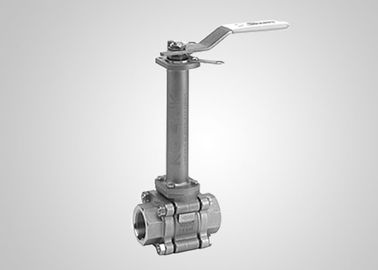

Klep bola kriogenik, layanan suhu rendah LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Klep bola kriogenik, layanan suhu rendah LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Katup bola kriogenik digunakan di pabrik pemisahan udara, penyimpanan LNG, distribusi dan transportasi, industri aerospace, petrokimia dan medis.Di bawah suhu yang sangat rendah dan di lingkungan yang paling keras, Katup bola kriogenik harus secara konsisten menunjukkan kapasitas aliran yang tinggi, shut-off yang ketat, efisiensi energi dan umur bebas layanan yang panjang.

Fitur Desain:

Katup ini harus dioperasikan untuk menawarkan tingkat kebocoran yang dijamin.Katup yang direkomendasikan untuk digunakan di bawah -500C dirancang dengan bonet diperpanjang yang memisahkan operator dan segel batang dari suhu dingin.

Ketika katup berada di posisi tertutup, cairan suhu rendah yang terperangkap di rongga tengah katup mengalami gasisasi jika suhu meningkat secara abnormal,menyebabkan ekspansi volume yang cepat dan peningkatan tekanan di dalam ronggaKolink Cryogenic Ball Valve dirancang unidirectional dengan lubang ventilasi di kedua slot batang dan permukaan hulu bola,mencegah tekanan naik dari terjebak di katupSetiap katup ditandai dengan panah arah aliran untuk mencegah pemasangan yang salah.

Segel utama batang dan bantalan terletak di dekat ujung pengemasan batang yang diperpanjang untuk menjaga bagian-bagian ini dari suhu rendah dan memberikan desain batang yang tahan ledakan.Pengemasan batang bermuatan hidup yang menyediakan penyesuaian diri ke pengemasan batang termasuk di bagian atas ekstensiKatup khusus dibersihkan untuk menghilangkan semua lemak dan minyak yang mungkin bereaksi dengan media layanan.

Katup bola kriogenik tersedia dalam bentuk bola terapung atau terpasang trunnion dan dalam desain bodi sisi-entry atau top-entry.Bahan kursi dan gasket dirancang dan dipilih untuk memenuhi persyaratan yang paling menuntut dari tingkat kebocoran dan emisi kabur. Tubuh katup yang terbuat dari bahan yang berbeda cocok untuk berbagai suhu yang berbeda. Dengan kursi dan segel kepadatan tinggi di seluruh, katup bola kriogenik Kolink mampu bekerja di bawah -196 °C.

Pemilihan bahan:

Baja biasa menunjukkan kerapuhan dingin pada suhu rendah. Sangat penting untuk memilih bahan tubuh yang sesuai dengan suhu kerja katup.Lihat tabel berikut untuk suhu kerja terendah bahan bodiBahan suhu rendah harus mengalami uji dampak suhu rendah sesuai dengan persyaratan standar.

Untuk katup dengan suhu kerja di bawah -100 °C, tubuh, bonet dan batang, bola dan kursi diperlukan perawatan kriogenik setelah pemesinan kasar dan pengemasan, gasket,baut dan kacang juga dibuat dari bahan yang cocok untuk kondisi suhu rendah.

Menurut persyaratan kontrak, uji kriogenik dapat dilakukan untuk menguji torsi operasi, kinerja penyegelan dan indeks lainnya di bawah suhu rendah.

Desain Struktural Dan Fitur Mesin Dan Manufaktur

Fitur dariCryogenicKlep bola:
Cap yang diperpanjang

Lubang ventilasi pada batang dan bola

Aliran satu arah

Lubang ventilasi di batang dan bola untuk melepaskan tekanan

Pengemasan batang yang terisi hidup

Operasi Degreasing

Pilihan bahan suhu rendah
Aman api untuk API 607
Perangkat Antistatik
Stem anti-blow-out

Operasi Gear atau Aktuator Tersedia

Opsional Kemasan beremisi rendah sesuai ISO 15848

Standar yang berlakuCryogenickatup bola:
a) Desain & Pembuatan: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Aman api: API 607, API 6FA
c) Wajah ke Wajah: API B16.10, API 6D, EN 558, DIN 3202
d) Koneksi ujung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Pengujian dan Inspeksi: API 6D, EN 12266, API 598
