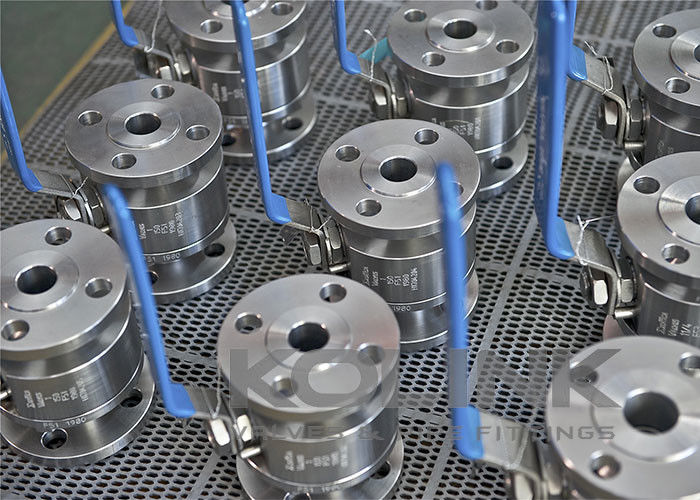

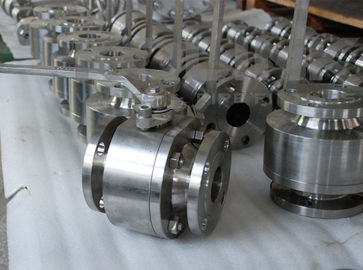

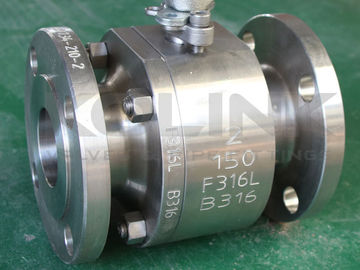

Katup Bola Apung Baja Tempa Kelas 150-1500 Bergelang

Katup bola apung biasanya dirancang dengan dudukan fleksibel. Ketika tekanan sedang rendah, area kontak antara dudukan dan bola lebih kecil, yang membentuk tekanan yang lebih tinggi di area kontak untuk memastikan penyegelan yang andal. Ketika tekanan sedang menjadi lebih tinggi, area kontak dudukan dan bola menjadi lebih besar seiring dengan deformasi elastis dudukan, sehingga dudukan dapat menahan dorongan sedang yang lebih tinggi tanpa rusak.

Jika kecelakaan kebakaran terjadi secara tidak sengaja di dalam pipa dan katup, cincin dudukan yang terbuat dari PTFE atau material non-logam lainnya dapat terbakar di bawah suhu tinggi, menyebabkan kebocoran besar-besaran pada katup. Desain dudukan tahan api adalah desain pencegahan antara bola dan dudukan. Setelah dudukan katup terbakar, tekanan sedang akan mendorong bola terus menerus ke arah segel logam hilir untuk membentuk penyegelan logam-ke-logam tambahan, yang secara efektif dapat mengurangi kebocoran katup. Selain itu, paking penyegel flensa tengah terbuat dari paking spiral-wound logam, yang juga dapat memastikan penyegelan di bawah suhu tinggi. Desain tahan api dari katup bola KOLINK disetujui sesuai API 607.

Batang diproses dengan kerah integral di ujung bawahnya, dan dipasang dari rongga bagian dalam katup, sehingga batang diblokir oleh leher katup dan tidak akan meledak oleh media bahkan di bawah kondisi peningkatan tekanan yang tidak normal di rongga katup. Selain itu, untuk menghindari kebocoran setelah pengepakan batang terbakar jika terjadi kebakaran, ring dorong antara bahu batang dan kontak badan akan membentuk penyegelan positif. Gaya penyegelan akan meningkat seiring dengan peningkatan tekanan sedang, untuk memastikan penyegelan batang yang andal di bawah berbagai tekanan, mencegah kebocoran dan menghindari penyebaran kecelakaan.

Pengepakan chevron dapat secara efektif menyesuaikan tekanan penyegelan terhadap tekanan sedang di area kelenjar, dan membuat penyegelan pengepakan batang lebih andal.

Katup bola dilengkapi dengan perangkat anti-statis dan dapat membentuk saluran statis antara bola dan badan melalui batang, untuk melepaskan listrik statis yang terbentuk karena gesekan selama pengoperasian katup, ke seluruh saluran pipa, menghindari kebakaran atau ledakan yang dapat disebabkan oleh percikan listrik dan memastikan keamanan sistem.

Katup bola manual dapat dikunci pada posisinya saat dibuka penuh atau ditutup penuh. Potongan penentu posisi dengan lubang pengunci dirancang untuk menghindari kesalahan pengoperasian katup, dan juga dapat mencegah katup terbuka atau tertutup secara tidak sengaja yang disebabkan oleh getaran saluran pipa atau faktor tak terduga lainnya. Ini efektif terutama untuk saluran pipa atau tabung lapangan minyak, kimia, dan medis yang mudah terbakar dan meledak.

Selanjutnya, kepala batang yang dipasang dengan kunci pas mengadopsi desain ganda-D. Ketika katup terbuka, kunci pas katup sejajar dengan saluran pipa, dan ketika katup ditutup sepenuhnya, kunci pas tegak lurus terhadap saluran pipa, sehingga indikasi terbuka dan tertutup penuh dari katup tidak salah lagi.

• Tipe Bola Apung
• Badan Terpisah, Entri Ujung
• Badan 2-Bagian atau 3-Bagian
• Port Penuh atau Kurangi Port
• Tahan Api ke API 607
• Perangkat Antistatis
• Batang Anti-ledakan
• Operasi Roda Gigi atau Aktuator Tersedia
• Perangkat pengunci opsional
• Pad pemasangan langsung ISO 5211 opsional
• Desain dudukan Logam opsional
• Pengepakan emisi rendah opsional sesuai ISO 15848

• a) Desain & Manufaktur: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• b) Tahan api: API 607, API 6FA
• c) Muka ke Muka: API B16.10, API 6D, EN 558, DIN 3202
• d) Sambungan Ujung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• e) Uji dan Inspeksi: API 6D, EN 12266, API 598
