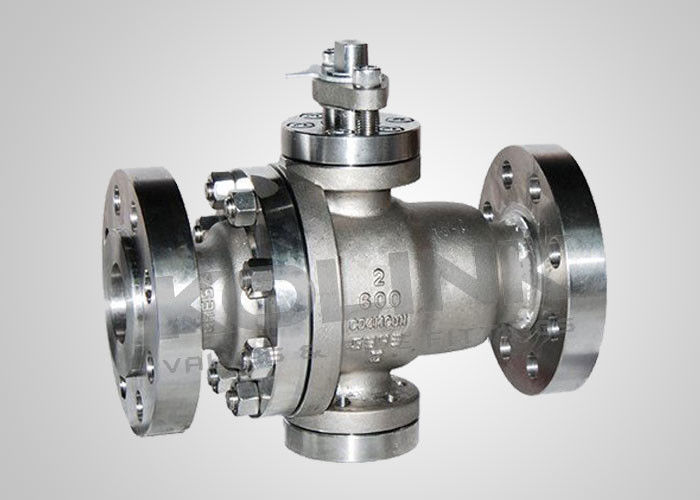

Katup bola berpenempatan logam untuk layanan pertambangan suhu tinggi

Metal duduk mengapung bola katup suhu tinggi & layanan pertambangan

Katup bola yang dipasang dari logam ke logam memiliki daya tahan panas yang luar biasa, dan banyak digunakan dalam aplikasi layanan kritis dan berat di mana kursi lunak tidak dapat digunakan,Terutama ketika layanan kotor, abrasif, sangat korosif, pada suhu tinggi hingga 500 °C, atau kombinasi dari keduanya.

Tempat duduk logam dari katup bola dilengkapi dengan berbagai perawatan permukaan yang dilakukan untuk kekerasan atas bahan yang lebih lunak untuk memenuhi hampir semua aplikasi dan media.Tungsten Karbidadan lapisan Chrome Alloy yang keras juga dapat dilebur ke logam dasar untuk membentuk ikatan metalurgi,memberikan permukaan penyegelan integritas tinggi yang hampir berlubang bebas dengan kekerasan hingga 70 HRCPerpaduan bola dan kursi yang tepat menghasilkan antarmuka yang unggul untuk penutupan yang ketat.Bola-bola yang diproses dengan presisi tinggi dan super mirror surface processingKursi logam yang dilengkapi pegas memastikan keandalan penyegelan dan torsi operasi yang stabil.

Fitur desain:

1. bola dan kursi permukaan pengerasan
Berbagai teknologi pengeras bola dan kursi, termasuk pelapis HVOF, paduan Nickel-base, Tungsten Carbide, paduan Stellite, dll, diadopsi, sesuai dengan kondisi layanan.Ketahanan panas dari bahan permukaan penyegelan dapat mencapai 540°C~600°CBahan-bahan ini juga tahan haus dan tahan benturan.

2. Fleksibel katup pembukaan dan penutupan
Di bawah suhu tinggi, bola dan kursi melebar karena ekspansi termal, menyebabkan macet bola antara 2 kursi.ekspansi termal dapat diserap memastikan pembukaan dan penutupan yang fleksibel di bawah suhu tinggi.

3. Bahan penyegelan yang aman dari api

Gasket dari katup bola berpenempatan logam terbuat dari stainless steel + grafit spiral elastis yang terbungkus, dan kemasan adalah grafit fleksibel.Bahan tahan api ini memastikan penyegelan yang handal dari katup di bawah suhu tinggi, atau bahkan dalam kasus kebakaran.

4Desain Kursi Logam
Trunnion dengan kursi logamkatup bolaKetika katup ditutup dan rongga tengah diventilasi,kursi hulu dan hilir memblokir cairan di inlet dan outlet secara independen, memastikan fungsi Double Block & Bleed (DBB).
Katup bola terapung yang ditempatkan di logam dapat menghalangi cairan yang keluar dari rongga tengah, dan biasanya itu adalah penyegelan unidirectional, dengan arah aliran ditandai pada tubuh.Struktur penyegelan bidirectional juga tersedia atas permintaan.

5. Kinerja penyegelan yang dapat diandalkan
Dengan memutar bola dan penggiling pada posisi yang berbeda, permukaan bola dipoles hingga bulat dan halus.Dengan kedua penyegelan kursi yang sudah diisi pegas dan penyegelan kursi yang dipaksakan dengan tekanan cairan, tingkat kebocoran dari katup bola yang ditempatkan pada logam dapat memenuhi tingkat IV dari ASME B16.104.

Fitur dari katup bola dengan kursi logam:
Jenis bola terapung atau bola yang dipasang pada trunnion
Tubuh Terpecah, Akhir Masuk
2 bagian atau 3 bagian

Pelabuhan penuh
Benar-benar aman kebakaran tanpa kursi PTFE lembut
Desain Antistatik
Stem anti-blow-out

Operasi Gear atau Aktuator Tersedia

Opsional Kemasan beremisi rendah sesuai ISO 15848

Standar yang berlaku untuk katup bola terapung:
a) Desain & Pembuatan: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Aman api: API 607, API 6FA
c) Wajah ke Wajah: API B16.10, API 6D, EN 558, DIN 3202
d) Koneksi ujung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Pengujian dan Inspeksi: API 6D, EN 12266, API 598
