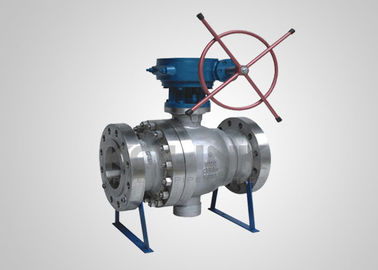

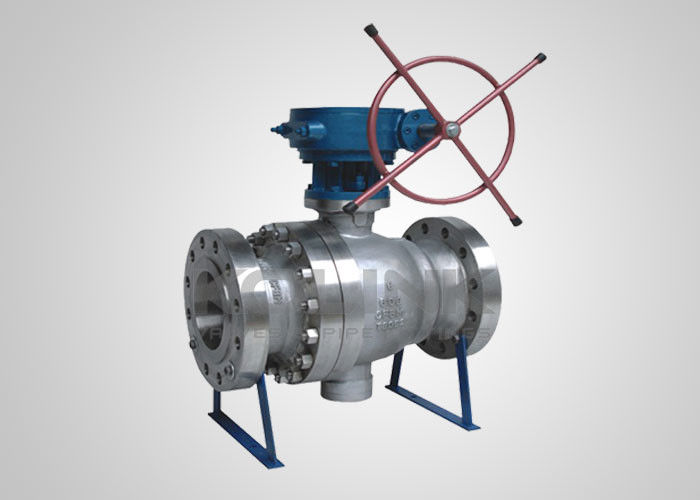

Cast Steel Trunnion-mounted Ball Valve Full-Port Double Block & Bleed DBB

Valve bola yang dipasang pada trunnion baja tuang Full-Port Double Block & Bleed (DBB)

Katup bola dipasang trunnion telah dirancang dengan dua kursi terapung, yang bergerak di bawah tekanan medium.Mata air pengisian kursi diposisikan untuk memastikan dua kursi terapung mengikat permukaan bola dengan kuat. bola diikat oleh trunnion atas dan bawah, sehingga lingkaran kursi tidak mampu terlalu banyak tekanan aliran kekuatan ketika katup dalam posisi tertutup.tekanan medium mendorong kursi depan terhadap bola, membentuk segel gelembung yang ketat.

Torsi operasi kecil, deformasi kecil di kursi, kinerja penyegelan yang dapat diandalkan, masa pakai yang panjang adalah keuntungan utama dari katup bola yang dipasang di trunnion.Katup bola dipasang trunnion banyak digunakan dalam pipa jarak jauh dan pipa industri normal yang dapat menahan berbagai jenis aliran korosif atau nonkorosif.

Desain Fitur:

1Blok ganda.aFungsi Darah (DBB)
Dalam posisi tertutup, lingkaran kursi dengan beban pegas memberikan penyegelan positif terhadap tekanan dari kedua ujung katup,ketika rongga tubuh antara permukaan kursi diventilasi melalui katup ventilasi dan katup pembuangan.

Katup ventilasi juga dapat digunakan untuk menguji kedapatan kursi. Selain itu, endapan ke dalam rongga tubuh dapat dibersihkan dan dikeringkan melalui lubang pendarahan bagian bawah untuk menghindari kerusakan pada kursi.

2. Torsi operasi rendah
Katup bola yang dipasang di trunnion memiliki bola yang dipasang di trunnion dan dua kursi terapung, yang dapat bergerak di bawah tekanan menengah.Pengisi kursi PTFE yang melumasi diri dan bantalan geser dapat mengurangi gesekan antara kursi dan bola menjadi minimum, untuk mencapai torsi yang lebih rendah di bawah tekanan operasi.

3Perangkat penyegelan darurat.
Untuk katup bola yang dipasang pada trunnion yang lebih besar dari 6′′ (((DN150), ada perangkat injeksi sealant di area batang dan kursi.injeksi penyegelan darurat melalui fittings injeksi dapat menghindari kebocoran sedang pada area kursi dan batangSistem injeksi sealant juga bisa digunakan untuk pelumasan kursi.

4. Desain yang aman
Jika kebakaran terjadi secara tidak sengaja di pipa dan katup, cincin kursi, O-ring batang yang terbuat dari PTFE, karet atau bahan non-logam lainnya dapat terbakar di bawah suhu tinggi,menyebabkan kebocoran besar ke katup. Desain kursi tahan api adalah desain pencegahan antara bola dan kursi.tekanan menengah dan pegas pra-diisi akan mendorong pengendali kursi depan terus-menerus ke arah bola untuk membentuk logam-ke-logam segel bantuSelain itu, gasket penyegelan flange tengah terbuat dari gasket spiral logam, yang juga dapat memastikan penyegelan di bawah suhu tinggi.Desain tahan api dari katup bola KOLINK disetujui sesuai dengan API 607.

5. Struktur anti-statis
Katup bola dilengkapi dengan perangkat anti-statis dan dapat membentuk saluran statis antara bola dan tubuh melalui batang,untuk melepaskan listrik statis yang terbentuk karena gesekan selama operasi katup, melalui pipa, menghindari kebakaran atau ledakan yang mungkin disebabkan oleh percikan listrik dan memastikan keamanan sistem.

6. Konstruksi penyegelan kursi yang handal
Mata air yang terisi sebelumnya diposisikan untuk memastikan penyegelan yang ketat antara 2 kursi terapung dan bola.tekanan sedang akan secara otomatis mendorong kursi depan ke bola erat untuk memastikan penyegelan kursi yang handal.

9. Perangkat Bantuan Keamanan
Karena katup bola dirancang dengan penyegelan kursi primer dan sekunder, rongga tengah tidak dapat meringankan tekanan sendiri.klep bantuan keselamatan dipasang pada tubuh untuk mencegah bahaya kerusakan tekanan berlebihan di dalam rongga katup yang mungkin terjadi karena ekspansi termal medium.

11. Ledakan Proof Stem

Batang dikerjakan dengan kerah integral di ujung bawahnya, dan dipasang dari rongga dalam katup,sehingga batang diblokir oleh leher katup dan tidak akan ditiup oleh media bahkan di bawah kondisi tekanan yang meningkat abnormal di rongga katup.

Fitur-fitur dari katup bola baja tuang yang dipasang pada trunnions:
Bola yang dipasang di trunnion
Kursi dengan spring yang mengambang
Blok ganda dan pendarahan (DBB)

Perangkat penyegelan darurat
Tubuh Terpecah, Akhir Masuk
2 bagian atau 3 bagian
Pelabuhan penuh untuk operasi pigging
Aman api untuk API 607
Perangkat Antistatik
Stem anti-blow-out
Operasi Gear atau Aktuator Tersedia

Opsional pemasangan langsung ke ISO 5211

Perangkat penguncian opsional

Ekstensi batang opsional

Standar yang berlaku untuk katup bola yang dipasang pada trunnion baja tuang:

a) Desain & Pembuatan: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Aman api: API 607, API 6FA
c) Wajah ke Wajah: API B16.10, API 6D, EN 558, DIN 3202
d) Koneksi ujung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Pengujian dan Inspeksi: API 6D, EN 12266, API 598
