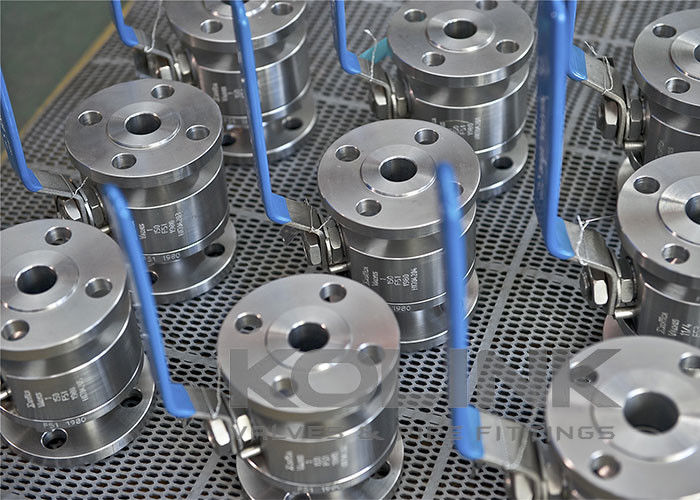

Kelas 150-1500 klep bola 2 pcs baja tempa

Kelas 150-1500 klep bola 2 pcs baja tempa

Dengan semua keuntungan dari katup bola terapung, katup bola terapung baja tempa KOLINK ditawarkan dalam jenis 2 bagian split body & 3 bagian bolted body.Bahan tempa memastikan kekakuan dan kekuatan yang cukup di bawah tekanan operasi maksimumKetebalan dinding standar dari tubuh katup, dan baut kekuatan tinggi cukup untuk menahan tekanan pipa.Bagian-bagian dalam katup dirancang dan dipilih untuk memastikan keandalan di semua jenis kondisi kerja.

Dengan bahan palsu untuk meningkatkan sifat mekanik, retensi tekanan, dan kualitas, katup bola terapung baja palsu sangat ideal untuk layanan tekanan menengah atau tinggi dan rentang suhu yang luas,dan bisa menggantikan katup bola berukuran kecil yang dipasang di trunnion.

Katup Bola Terapung Baja Digulung memiliki berbagai desain, bahan, ukuran, kelas tekanan dan koneksi akhir.Konfigurasi kursi logam suhu tinggi dan kriogenik juga tersedia.

Desain Fitur:

1Desain kursi khusus
Katup bola terapung biasanya dirancang dengan kursi fleksibel.yang membentuk tekanan yang lebih tinggi di area kontak untuk memastikan penyegelan yang dapat diandalkanKetika tekanan sedang meningkat, area kontak dari kursi dan bola menjadi lebih besar bersama dengan deformasi elastis dari kursi,sehingga kursi dapat menahan dorongan menengah yang lebih tinggi tanpa rusak.

2. Desain yang aman
Jika kebakaran terjadi secara tidak sengaja di pipa dan katup, cincin kursi yang terbuat dari PTFE atau bahan non-logam lainnya bisa terbakar di bawah suhu tinggi, menyebabkan kebocoran besar ke katup.Desain kursi tahan api adalah desain pencegahan antara bola dan kursiSetelah kursi katup dibakar, tekanan sedang akan mendorong bola terus-menerus ke arah segel logam hilir untuk membentuk segel logam-ke-logam tambahan,yang dapat secara efektif mengurangi kebocoran katupSelain itu, gasket penyegelan flange tengah terbuat dari gasket spiral logam, yang juga dapat memastikan penyegelan di bawah suhu tinggi.Desain tahan api dari katup bola KOLINK disetujui sesuai dengan API 607.

3. Blow-proof dan Sealing Of Stem
Batang dikerjakan dengan kerah integral di ujung bawahnya, dan dipasang dari rongga dalam katup,sehingga batang diblokir oleh leher katup dan tidak akan ditiup oleh media bahkan di bawah kondisi tekanan yang meningkat abnormal di rongga katupSelain itu, untuk menghindari kebocoran setelah kemasan batang dibakar dalam kasus kebakaran, pencuci dorong antara bahu batang dan kontak tubuh akan membentuk penyegelan positif.Kekuatan penyegelan akan meningkat dengan peningkatan tekanan menengah, untuk memastikan penyegelan batang yang dapat diandalkan di bawah berbagai tekanan, mencegah kebocoran dan menghindari penyebaran kecelakaan.

4Kemasan Chevron.

Kemasan chevron dapat secara efektif menyesuaikan tekanan penyegelan terhadap tekanan menengah di daerah kelenjar, dan membuat penyegelan kemasan batang lebih dapat diandalkan.

5. Struktur anti-statis
Katup bola dilengkapi dengan perangkat anti-statis dan dapat membentuk saluran statis antara bola dan tubuh melalui batang,untuk melepaskan listrik statis yang terbentuk karena gesekan selama operasi katup, melalui pipa, menghindari kebakaran atau ledakan yang mungkin disebabkan oleh percikan listrik dan memastikan keamanan sistem.

6.KatupKuncidi Perangkat
Katup bola manual dapat dikunci di posisi ketika sepenuhnya terbuka atau sepenuhnya tertutup.dan juga dapat mencegah katup membuka atau menutup secara tidak sengaja yang disebabkan oleh getaran pipa atau faktor tak terduga lainnyaHal ini efektif terutama untuk minyak mudah terbakar dan mudah meledak, pipa kimia dan medis atau pipa lapangan.

Selain itu, kepala batang yang dipasang dengan kunci menggunakan desain double-D. Ketika katup terbuka, kunci katup sejajar dengan pipa, dan ketika katup ditutup sepenuhnya,kunci tegak lurus ke pipa, sehingga tanda-tanda katup yang terbuka dan tertutup sepenuhnya tidak bisa disalahpahami.

Fitur dari katup bola terapung baja tempa:
Tipe bola terapung
Tubuh Terpecah, Akhir Masuk
2 bagian atau 3 bagian

Full port atau Reduce port
Aman api untuk API 607
Perangkat Antistatik
Stem anti-blow-out

Operasi Gear atau Aktuator Tersedia

Perangkat penguncian pilihan

Opsional ISO 5211 bantalan pemasangan langsung

Desain kursi logam opsional

Opsional Kemasan beremisi rendah sesuai ISO 15848

Standar yang berlaku untuk katup bola terapung dari baja tempa:
a) Desain & Pembuatan: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Aman api: API 607, API 6FA
c) Wajah ke Wajah: API B16.10, API 6D, EN 558, DIN 3202
d) Koneksi ujung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Pengujian dan Inspeksi: API 6D, EN 12266, API 598
