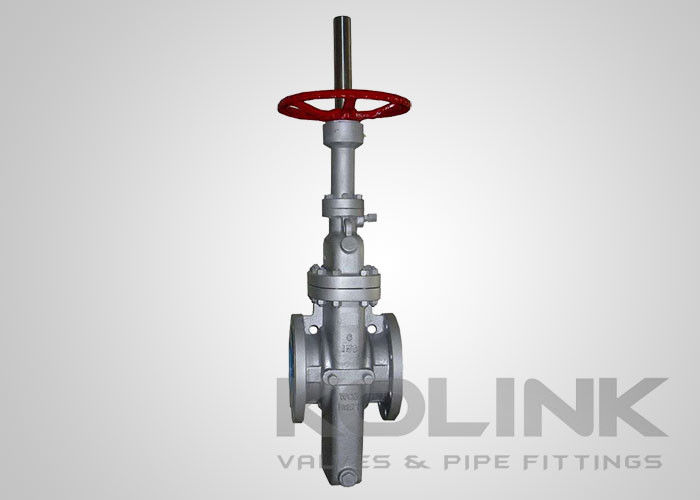

Valve gerbang saluran yang sepenuhnya dapat diselundupkan, Valve gerbang baja cor kelas 150

Melalui Saluran Slab Gate Valve Kelas150 Cast Steel Resilient Duduk

Melalui saluran lempeng katup gerbang biasanya digunakan untuk pipa minyak & gas.
Melalui saluran, katup gerbang lempeng diproduksi dengan lubang penuh, gerbang lempeng, OS & Y batang naik, dan kursi terapung.dengan segel logam ke logam antara gerbang dan kursi, untuk diterapkan untuk kondisi layanan yang paling parah, termasuk lingkungan cairan korosif dan abrasif.Sebuah Belleville pegas dan O-ring antara setiap kursi dan tubuh memastikan segel yang ketat terhadap gerbang slabGerbang lempengan terapung menggunakan kekuatan alami tekanan jalur untuk mendapatkan segel yang ketat secara dinamis di aplikasi diferensial tekanan tinggi.Penyegelan tekanan rendah dicapai dengan o-ring yang memberi energi kursi dan meminimalkan korosi dan puing-puing. trim umum tersedia.

Kemampuan blok ganda dan pendarahan dan bantuan otomatis dari kelebihan tekanan tubuh adalah fitur standar dari desain kursi ini.

Bor yang halus dan terus menerus meminimalkan turbulensi di dalam katup dan ketika berada di posisi terbuka menghasilkan penurunan tekanan yang setara dengan bagian pipa dengan panjang dan diameter yang sama.Permukaan kursi berada di luar aliran aliran dan oleh karena itu dilindungi dari aksi erosi arusBabi dan scrapers dapat berjalan melalui katup tanpa kerusakan.
Melalui desain katup Conduit Slab Gate meminimalkan dan memudahkan pemeliharaan yang memungkinkan operasi layanan dilakukan tanpa perlu mengeluarkan katup dari jalur.

Fitur dariAPIMelalui katup gerbang salurans:

Pelabuhan saluran saluran penuh, sepenuhnya pluggable
Gerbang lempeng terapung
Ring kursi dengan beban pegas/tekanan dengan katup bantuan
Gelembung ketat ditutup pada tekanan tinggi dan rendah
Operasi dua arah
Double Block dan Bleed kinerja yang tersedia
Permukaan kursi yang dilindungi dari erosi oleh aliran
Indikator posisi
Perangkat entry atas untuk pemeliharaan on-line
Aksi yang berbeda (Aksi listrik, pneumatik, dan hidrolik)

Standar yang berlakuAPIMelalui katup gerbang salurans:
a) Desain & Pembuatan: API 600, API 6D, BS 1414
b) Wajah ke Wajah: API 6D, ASME B16.10, EN 558
c) Ujung sambungan: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Uji: API 598, API 6D, EN 12266
