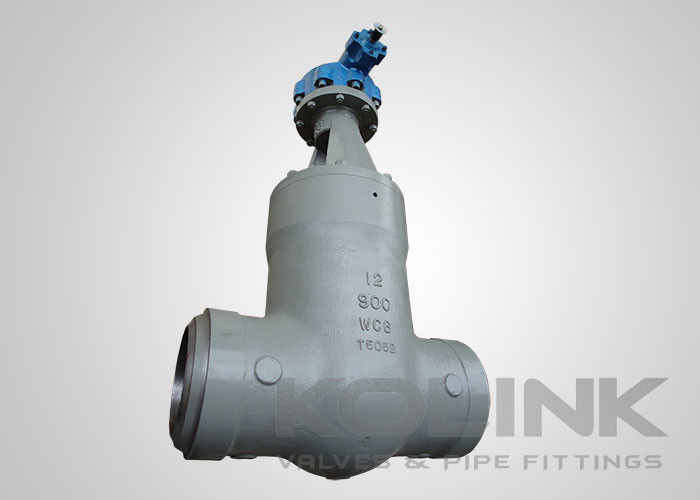

Tekanan Seal Gate Valve Butt-Welded Tekanan Tinggi Kelas 600-2500 4 " - 24 "

Tekanan Seal Gate Valve Butt-Sweld End Tekanan Tinggi Kelas 600-2500

Untuk katup gerbang dengan tekanan Kelas 600 / PN100 atau lebih tinggi, tutup segel Tekanan disarankan untuk penutupan yang lebih baik, sementara bonet bolted masih tersedia untuk pilihan pelanggan.

Desain segel tekanan menggabungkan segel logam-ke-logam yang menjadi lebih ketat seiring meningkatnya tekanan.Preload awal deformasi kerucut pada genteng besi lunak untuk berpasangan dengan kerucut pada bonet. tepi pisau tipis pada gasket tersangkut erat antara tubuh dan bonet. sudut dangkal memastikan bahwa gasket disegel erat dengan hanya sedikit kekuatan ke atas pada bonet.Setelah segel awal dibuat, sendi bodi/bonet akan tetap bebas kebocoran terlepas dari kondisi termal atau tekanan di katup. Setelah sendi telah dirakit, tidak perlu lagi menyesuaikan sekrup tutup bonet.

Fitur dariBW AkhirKatup gerbang segel tekanan:

Cap segel tekanan
Sekrup luar dan yoke
Kursi logam-ke-logam, lapisan satelit pada cakram, kursi, dan kursi belakang
Standar ISO pemasangan atas untuk pemasangan mudah dari setiap jenis aktuator atau gigi bevel.
Ujung las punggung atau ujung flange

Standar yang berlakuBW AkhirKatup gerbang segel tekanan:
a) Desain & Pembuatan: API 600, API 6D, ASME B16.34
b) Wajah ke Wajah: API 6D, ASME B16.10, EN 558
c) Ujung sambungan: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Uji: API 600, API 6D, EN 12266
